Câu trả lời nhanh: Flight Controller là bộ xử lý trung tâm giúp drone hiểu lệnh điều khiển, đọc dữ liệu cảm biến và liên tục điều chỉnh lực của các động cơ để duy trì trạng thái bay mong muốn.

Một chiếc drone hiện đại có thể cất cánh, đứng yên giữa không trung, chống lại tác động của gió, nghiêng người để tăng tốc rồi nhanh chóng trở lại trạng thái cân bằng.

Nhìn từ bên ngoài, quá trình này diễn ra gần như tức thì. Nhưng bên trong drone, hàng loạt cảm biến đang liên tục đo chuyển động, bộ xử lý đang tính toán trạng thái của máy bay và tốc độ của từng động cơ được điều chỉnh hàng trăm lần trong quá trình vận hành.

Trung tâm của toàn bộ quá trình đó chính là Flight Controller – bộ điều khiển bay của drone. Nếu động cơ và cánh quạt tạo ra lực để drone có thể bay, Flight Controller là thành phần quyết định lực đó phải được phân phối như thế nào để máy bay thực hiện đúng thao tác mà người điều khiển yêu cầu. Đây cũng là lý do Flight Controller thường được ví như “bộ não” của drone.

Tuy nhiên, Flight Controller không hoạt động một mình. Nó phải kết hợp dữ liệu từ IMU, gyroscope, accelerometer, barometer, compass, GNSS, hệ thống định vị hình ảnh và nhiều nguồn thông tin khác để liên tục trả lời ba câu hỏi:

Người điều khiển muốn drone làm gì? Drone hiện đang ở trạng thái nào? Các động cơ cần thay đổi như thế nào để đưa drone từ trạng thái hiện tại đến trạng thái mong muốn?

Hiểu được ba câu hỏi này cũng đồng nghĩa với việc hiểu phần lớn nguyên lý điều khiển của một chiếc drone hiện đại.

Flight Controller là gì?

Flight Controller hay bộ điều khiển bay là hệ thống xử lý trung tâm chịu trách nhiệm phối hợp hoạt động của drone trong quá trình bay. Nó tiếp nhận lệnh từ người điều khiển hoặc hệ thống tự động, kết hợp lệnh đó với dữ liệu cảm biến để xác định trạng thái hiện tại của máy bay, sau đó tính toán mức điều khiển thích hợp cho từng động cơ.

Nói đơn giản hơn:

Người dùng ra lệnh → cảm biến quan sát trạng thái → Flight Controller tính toán → động cơ phản ứng → cảm biến đo lại kết quả.

Quá trình này diễn ra liên tục. Flight Controller không phải một cảm biến riêng biệt và cũng không phải một “hộp thần kỳ” có thể tự sửa mọi vấn đề của drone. Khả năng điều khiển vẫn phụ thuộc vào tình trạng của toàn bộ hệ thống gồm:

• khung máy bay;
• động cơ;
• ESC;
• cánh quạt;
• pin;
• cảm biến;
• tải trọng;
• firmware;
• điều kiện môi trường.

Một Flight Controller hoạt động hoàn toàn bình thường vẫn không thể khiến drone bay đúng nếu một cánh quạt bị biến dạng, một động cơ gặp vấn đề hoặc dữ liệu cảm biến không đáng tin cậy.

Tại sao Drone cần Flight Controller?

Hãy tưởng tượng một chiếc quadcopter có bốn động cơ. Mỗi động cơ tạo ra một lượng lực đẩy khác nhau tùy theo tốc độ quay. Nếu người dùng muốn drone đứng yên trên không, cả bốn động cơ phải được điều chỉnh sao cho tổng lực đẩy đủ để chống lại trọng lực nhưng đồng thời drone không bị nghiêng về bất kỳ hướng nào.

Nếu một cơn gió bất ngờ đẩy drone sang phải, hệ thống phải phát hiện thay đổi đó và điều chỉnh lực đẩy gần như ngay lập tức. Nếu người dùng đồng thời đẩy cần điều khiển về phía trước, Flight Controller còn phải xử lý thêm yêu cầu bay tiến.

Nếu pin đang giảm điện áp, tải trọng thay đổi hoặc drone đang chịu tác động từ môi trường, hệ thống lại tiếp tục phải bù trừ. Nếu người dùng phải tự điều khiển riêng từng động cơ cho tất cả những thay đổi đó, việc giữ một chiếc multirotor ổn định gần như không khả thi.

Flight Controller giải quyết bài toán này bằng cách đồng bộ toàn bộ hệ thống động cơ dựa trên trạng thái thực tế của drone.

Đây là điểm quan trọng.

Flight Controller không đơn giản điều khiển từng động cơ một cách độc lập.

Nó điều phối tất cả các động cơ cùng lúc.

Flight Controller điều khiển động cơ như thế nào?

Ở một quadcopter thông thường, thay đổi tốc độ của các động cơ theo những tổ hợp khác nhau sẽ tạo ra các chuyển động khác nhau.

Nếu tất cả động cơ cùng tăng tốc tương đối đồng đều, tổng lực đẩy tăng lên và drone có xu hướng tăng độ cao. Nếu lực đẩy giữa bên trái và bên phải khác nhau, drone có thể tạo chuyển động Roll. Nếu lực đẩy giữa phía trước và phía sau khác nhau, drone có thể tạo chuyển động Pitch. Nếu cân bằng mô-men giữa nhóm cánh quạt quay thuận và quay ngược chiều thay đổi, drone có thể thực hiện Yaw.

Flight Controller phải tính toán đồng thời những yêu cầu này. Ví dụ, drone có thể vừa bay lên, vừa nghiêng về phía trước, vừa xoay nhẹ sang phải. Điều đó đồng nghĩa hệ thống không thể đơn giản nói:

“Động cơ số 1 tăng tốc.”

Nó phải tính toán mức đầu ra phù hợp cho toàn bộ hệ thống để vừa duy trì tổng lực đẩy vừa tạo đúng chuyển động mong muốn.

Quá trình phân bổ lệnh điều khiển này thường được gọi là motor mixing hoặc control allocation.

Từ thao tác trên tay điều khiển đến chuyển động của Drone

Một hiểu lầm phổ biến là cần điều khiển trên remote trực tiếp quy định động cơ phải quay bao nhiêu phần trăm. Thực tế, trên những hệ thống drone hiện đại, thao tác của người dùng thường thể hiện một yêu cầu chuyển động, chứ không phải lệnh trực tiếp đến từng motor.

Ví dụ, khi đẩy cần Roll sang phải, người dùng đang yêu cầu drone nghiêng hoặc quay theo một tốc độ nhất định về phía bên phải tùy chế độ bay. Flight Controller tiếp nhận yêu cầu đó. Sau đó hệ thống xác định trạng thái hiện tại của drone.

Drone đang nghiêng bao nhiêu? Đang xoay nhanh đến mức nào? Có đang chịu tác động của gió không? Vị trí trọng tâm hiện tại ra sao? Hệ thống còn đủ biên lực đẩy để thực hiện thao tác hay không?

Từ đó Flight Controller mới tính toán đầu ra phù hợp cho từng động cơ.

Đây cũng là lý do hai mẫu drone có kích thước và cấu trúc tương đối giống nhau vẫn có thể mang lại cảm giác điều khiển rất khác nhau.

Cách phản hồi còn chịu ảnh hưởng bởi:

• chế độ bay;
• giới hạn tốc độ;
• giới hạn góc nghiêng;
• response curve;
• khối lượng;
• tải trọng;
• trọng tâm;
• điều kiện gió;
• thuật toán điều khiển;
• hệ thống định vị đang khả dụng.

Vì vậy, lệnh điều khiển không đồng nghĩa với kết quả cuối cùng.

Flight Controller vẫn cần một hệ thống cơ khí, động lực và cảm biến hoạt động đúng để biến yêu cầu đó thành chuyển động thực tế.

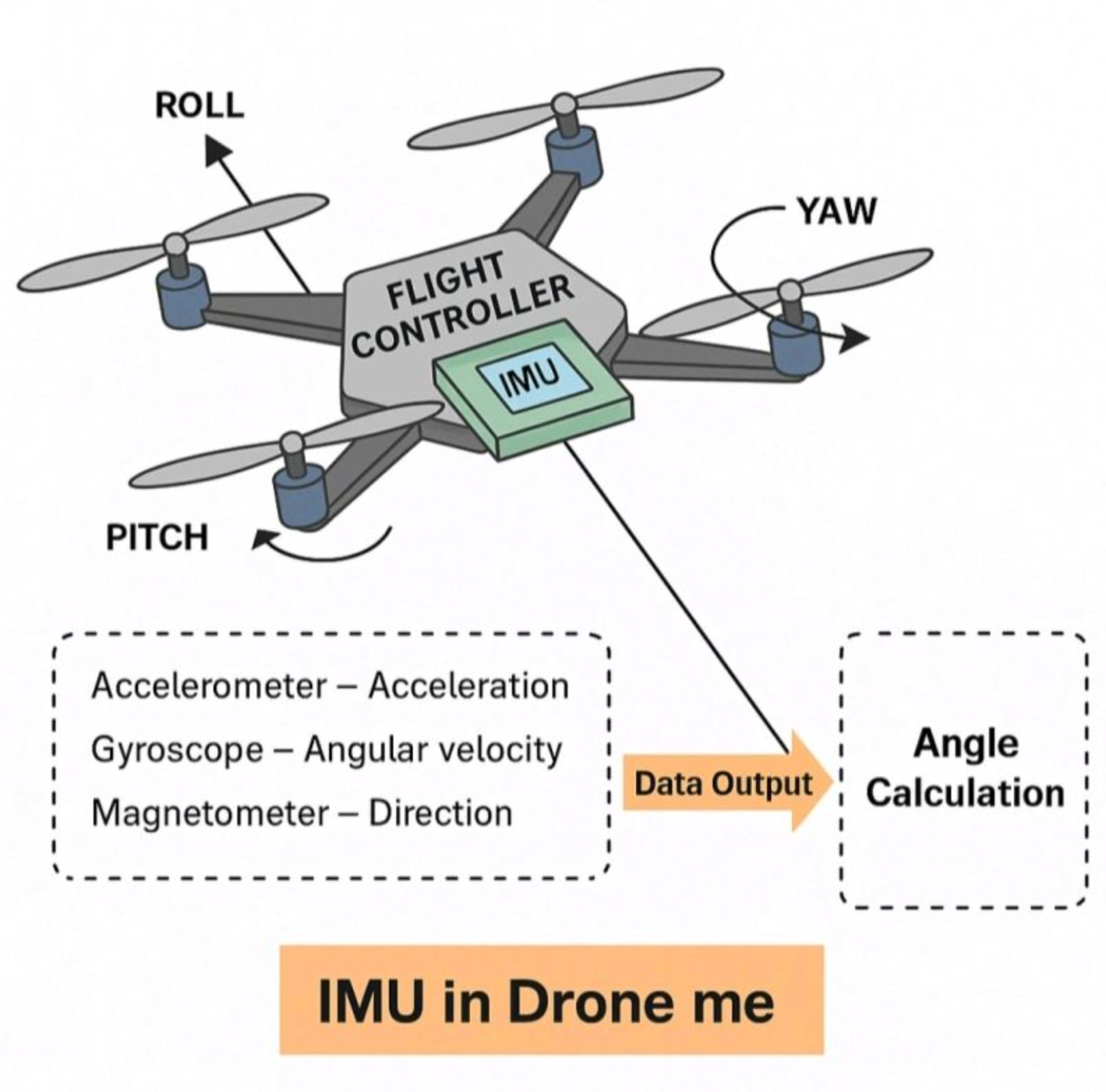

IMU là gì?

Một trong những khái niệm thường được nhắc cùng Flight Controller là IMU – Inertial Measurement Unit, hay bộ đo lường quán tính.

IMU không phải toàn bộ Flight Controller. Đây là hệ thống cảm biến cung cấp cho bộ điều khiển bay thông tin về chuyển động của drone. Trong nhiều hệ thống, IMU sử dụng dữ liệu từ những cảm biến quan trọng như: Gyroscope và Accelerometer. Một số kiến trúc còn kết hợp hoặc xử lý thêm dữ liệu từ các cảm biến khác.

Dữ liệu IMU đặc biệt quan trọng vì nó được cập nhật nhanh, giúp Flight Controller theo dõi những thay đổi rất nhỏ của tư thế máy bay trong quá trình bay.

Gyroscope trên Drone làm nhiệm vụ gì?

Gyroscope – con quay hồi chuyển được sử dụng để đo tốc độ quay của drone quanh các trục.

Drone có ba trục chuyển động quan trọng:

• Roll;
• Pitch;
• Yaw.

Nếu một cơn gió khiến drone bắt đầu nghiêng sang phải, gyroscope có thể phát hiện sự thay đổi về tốc độ quay quanh trục Roll. Flight Controller sử dụng thông tin đó để nhận biết rằng trạng thái của drone đang thay đổi. Hệ thống sau đó có thể điều chỉnh động cơ để tạo ra mô-men ngược lại và hạn chế chuyển động ngoài ý muốn. Gyroscope đặc biệt hữu ích vì có khả năng phản ứng rất nhanh.

Nhưng nó cũng có giới hạn. Nếu chỉ lấy dữ liệu gyroscope rồi tích lũy theo thời gian để xác định góc, sai số nhỏ có thể dần tích tụ và tạo ra hiện tượng drift. Đây là một trong những lý do drone không dựa vào duy nhất một loại cảm biến.

Accelerometer trên Drone là gì?

Accelerometer – cảm biến gia tốc giúp đo gia tốc hoặc lực riêng tác động lên thiết bị theo các trục.

Trong những điều kiện phù hợp, accelerometer cũng có thể hỗ trợ Flight Controller xác định hướng của trọng lực. Nhờ đó, hệ thống có thêm một nguồn thông tin để ước lượng tư thế của drone. Tuy nhiên, accelerometer cũng không hoàn hảo. Khi drone tăng tốc mạnh, đổi hướng hoặc thực hiện chuyển động phức tạp, cảm biến không thể đơn giản phân biệt mọi thành phần gia tốc chỉ dựa trên một phép đo duy nhất. Do đó, hệ thống cần kết hợp dữ liệu accelerometer với gyroscope và những nguồn cảm biến khác. Đây chính là nền tảng của Sensor Fusion.

Barometer trên Drone có tác dụng gì?

Barometer – cảm biến khí áp đo áp suất không khí. Vì áp suất khí quyển thay đổi theo độ cao, dữ liệu từ barometer có thể hỗ trợ drone theo dõi thay đổi độ cao tương đối. Ví dụ, khi drone đang giữ độ cao, Flight Controller có thể sử dụng dữ liệu barometer cùng nhiều nguồn khác để nhận biết máy bay đang tăng hoặc giảm độ cao ngoài mong muốn.

Tuy nhiên, barometer không phải một hệ thống đo độ cao tuyệt đối hoàn hảo.

Dữ liệu có thể bị ảnh hưởng bởi:

• luồng không khí;
• thay đổi thời tiết;
• nhiệt độ;
• môi trường xung quanh;
• điều kiện của hệ thống.

Vì vậy, Flight Controller tiếp tục phải kết hợp dữ liệu này với các cảm biến khác.

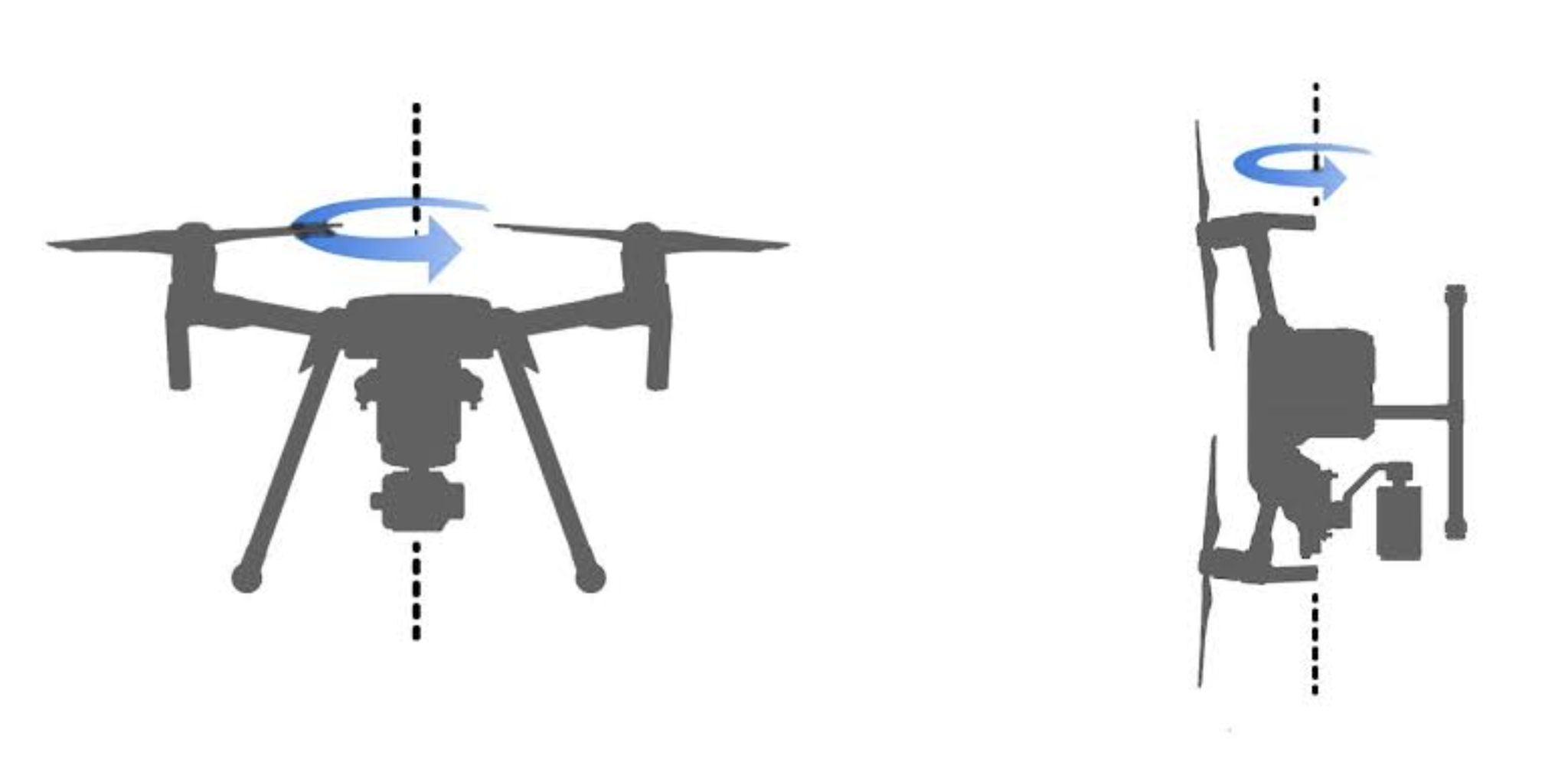

Compass trên Drone hoạt động như thế nào?

Compass hay cảm biến từ trường cung cấp thông tin tham chiếu về hướng dựa trên từ trường. Thông tin này có thể hỗ trợ drone xác định heading – hướng mà máy bay đang quay về.

Tuy nhiên, compass khá nhạy với môi trường từ trường xung quanh. Các vật thể kim loại lớn, kết cấu thép, nguồn điện mạnh hoặc môi trường có nhiễu từ có thể ảnh hưởng đến dữ liệu.

Đây là lý do việc xuất hiện một cảnh báo compass không đồng nghĩa chắc chắn rằng cảm biến đã hỏng. Môi trường cũng là một yếu tố cần được kiểm tra trước khi đưa ra kết luận về phần cứng.

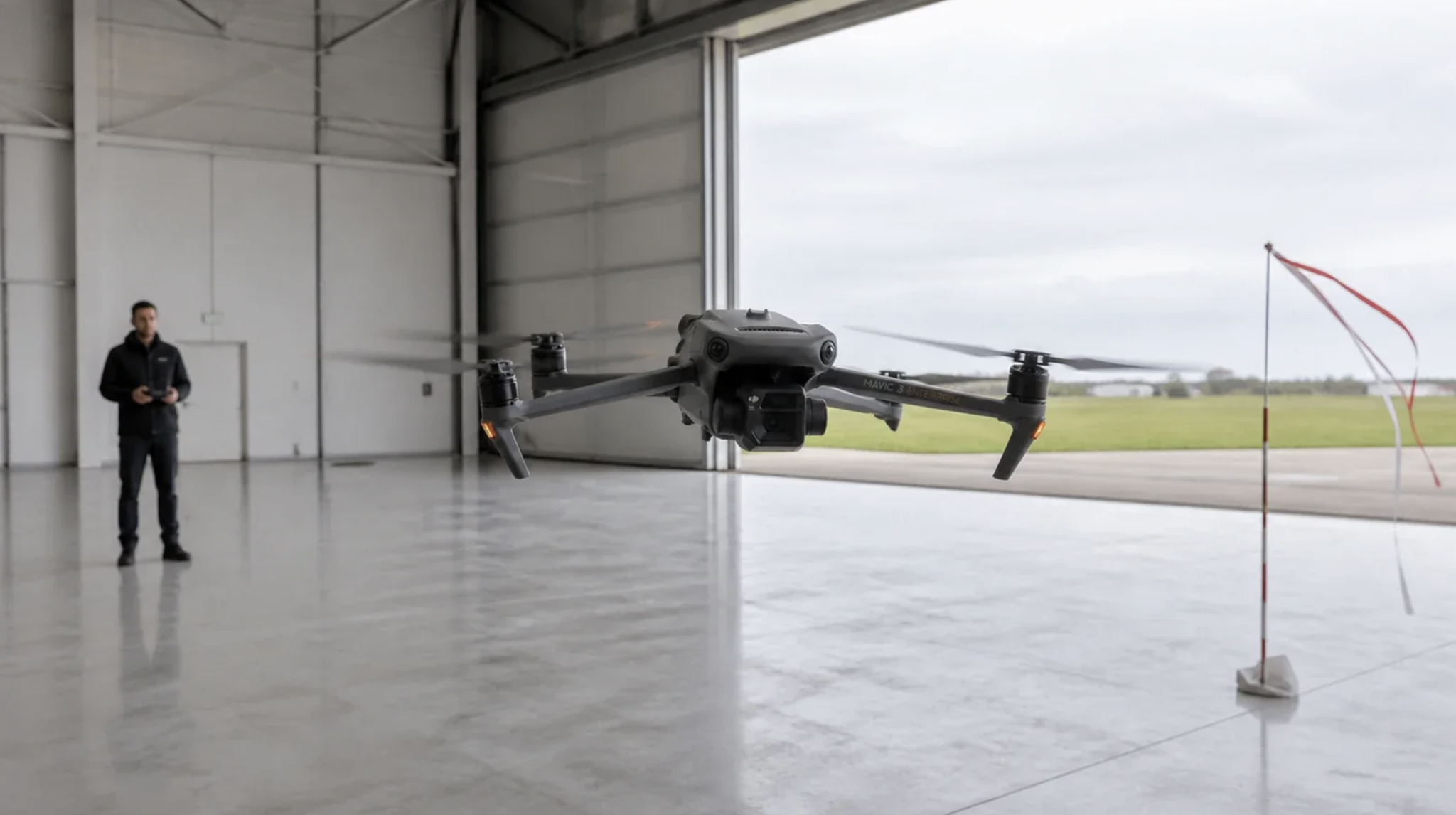

GNSS có phải thứ giúp Drone giữ thăng bằng?

Không hoàn toàn.

GNSS như GPS, Galileo, BeiDou hoặc các hệ thống vệ tinh tương thích chủ yếu cung cấp thông tin về vị trí và chuyển động trên bề mặt Trái Đất.

Trong khi đó, việc giữ drone cân bằng về Roll, Pitch và Yaw phụ thuộc rất nhiều vào hệ thống đo quán tính và vòng điều khiển phản hồi. Có thể hiểu đơn giản:

IMU giúp Drone hiểu mình đang nghiêng và chuyển động như thế nào.

GNSS giúp Drone biết mình đang ở đâu.

Hai loại thông tin này liên quan với nhau nhưng không giống nhau. Một drone vẫn có thể giữ tư thế tương đối ổn định khi tín hiệu GNSS không khả dụng, nhưng có thể bị trôi vị trí theo phương ngang nếu không có nguồn tham chiếu vị trí phù hợp. Ngược lại, việc màn hình hiển thị nhiều vệ tinh cũng không chứng minh toàn bộ hệ thống Flight Controller và cảm biến đều đang hoạt động hoàn hảo.

Vision Positioning có vai trò gì?

Nhiều drone DJI hiện đại còn sử dụng camera hoặc cảm biến thị giác để quan sát môi trường. Hệ thống Vision Positioning có thể phân tích bề mặt hoặc đặc điểm hình ảnh để hỗ trợ xác định chuyển động tương đối và vị trí.

Trong một số điều kiện, hệ thống này đặc biệt hữu ích khi drone bay ở độ cao thấp hoặc khi tín hiệu vệ tinh bị hạn chế. Tuy nhiên, Vision Positioning cũng có giới hạn. Khả năng hoạt động có thể bị ảnh hưởng bởi:

• ánh sáng quá yếu;
• ánh sáng quá mạnh;
• bề mặt ít họa tiết;
• bề mặt phản chiếu;
• nước;
• vật thể chuyển động;
• điều kiện môi trường đặc biệt.

Vì vậy, không nên hiểu việc drone có nhiều cảm biến đồng nghĩa với việc nó có thể tự giữ vị trí chính xác trong mọi môi trường.

Sensor Fusion là gì?

Một trong những công nghệ quan trọng nhất của hệ thống Flight Controller hiện đại là Sensor Fusion – hợp nhất dữ liệu cảm biến. Không có một cảm biến đơn lẻ nào cung cấp đầy đủ mọi thông tin mà drone cần. Gyroscope phản ứng nhanh nhưng có thể tích lũy sai số theo thời gian. Accelerometer hỗ trợ xác định gia tốc và hướng trọng lực nhưng dễ bị ảnh hưởng khi drone đang chuyển động mạnh. Barometer cung cấp thông tin liên quan đến thay đổi độ cao nhưng chịu ảnh hưởng từ áp suất và luồng khí. Compass cung cấp thông tin hướng nhưng có thể bị nhiễu từ. GNSS cho biết vị trí nhưng tốc độ cập nhật và độ chính xác không giống hệ thống cảm biến quán tính. Vision có thể cung cấp thông tin môi trường nhưng phụ thuộc mạnh vào điều kiện quan sát.

Flight Controller vì vậy phải kết hợp nhiều nguồn dữ liệu để xây dựng một ước lượng trạng thái đáng tin cậy hơn.

Sensor Fusion không đơn giản là cộng tất cả dữ liệu rồi lấy trung bình.

Hệ thống phải đánh giá từng nguồn thông tin dựa trên:

• tốc độ cập nhật;
• độ tin cậy;
• tính nhất quán;
• điều kiện hiện tại;
• mức độ phù hợp với trạng thái máy bay.

Khi một nguồn dữ liệu có dấu hiệu không đáng tin cậy, hệ thống có thể giảm mức phụ thuộc hoặc đưa ra cảnh báo tùy kiến trúc của từng drone.

Drone biết mình đang ở trạng thái nào bằng cách nào?

Khái niệm quan trọng ở đây là State Estimation – ước lượng trạng thái. Flight Controller không thể “nhìn” drone từ bên ngoài.

Nó chỉ có dữ liệu do các cảm biến cung cấp. Từ những dữ liệu này, hệ thống phải ước lượng: Drone đang nghiêng bao nhiêu? Đang xoay nhanh đến mức nào? Đang tăng hay giảm độ cao? Đang di chuyển theo hướng nào? Đang ở vị trí nào?

Sau khi xây dựng được trạng thái ước lượng, Flight Controller mới có thể so sánh nó với trạng thái mong muốn. Ví dụ: Người dùng muốn drone giữ ngang. Nhưng cảm biến cho thấy drone đang nghiêng 4 độ sang phải. Hệ thống lúc này có một sai số điều khiển. Flight Controller phải tạo ra phản ứng để giảm sai số đó.

Closed-loop Control – Bí mật giúp Drone tự giữ thăng bằng

Nguyên lý này được gọi là Closed-loop Control – điều khiển vòng kín.

Chu trình có thể mô tả như sau: Mục tiêu → đo trạng thái → so sánh → tính sai số → điều chỉnh động cơ → đo lại → tiếp tục điều chỉnh. Hãy tưởng tượng drone đang hover.

Mục tiêu:

Roll = 0°. Một cơn gió đẩy drone sang phải. Cảm biến phát hiện máy bay bắt đầu Roll. Flight Controller nhận thấy trạng thái thực tế không còn giống mục tiêu. Hệ thống ngay lập tức tính toán mức hiệu chỉnh cần thiết. Một số động cơ tăng hoặc giảm lực đẩy. Drone bắt đầu quay ngược trở lại. Cảm biến tiếp tục đo. Khi sai số giảm, mức hiệu chỉnh cũng được thay đổi. Chu trình tiếp tục lặp lại. Vì tất cả diễn ra rất nhanh, người sử dụng chỉ nhìn thấy kết quả cuối cùng:

Drone dường như tự giữ thăng bằng.

Nhưng thực chất drone liên tục mất cân bằng ở mức rất nhỏ và liên tục sửa lại trạng thái đó.

PID và khả năng điều khiển ổn định của Drone

Trong lĩnh vực điều khiển, một khái niệm thường được nhắc đến là PID:

P – Proportional

I – Integral

D – Derivative

Không cần đi quá sâu vào toán học, có thể hiểu đơn giản rằng hệ thống sử dụng nhiều cách khác nhau để phản ứng với sai số. Thành phần Proportional phản ứng với mức sai lệch hiện tại. Integral có thể liên quan đến sai lệch kéo dài theo thời gian. Derivative hỗ trợ phản ứng dựa trên tốc độ thay đổi của sai số. Sự kết hợp thích hợp giúp hệ thống phản ứng đủ nhanh nhưng không tạo ra dao động quá mức.

Tuy nhiên, đối với drone thương mại như DJI, người dùng phổ thông không nên áp dụng các giá trị tuning chung trên Internet vào thiết bị không được thiết kế cho việc chỉnh thông số đó.

Thông số điều khiển liên quan trực tiếp đến cấu trúc, trọng lượng, động cơ, cánh quạt, firmware và nhiều đặc điểm riêng của từng máy bay.

Flight Controller tạo Roll, Pitch, Yaw và Thrust như thế nào?

Sau khi xác định chuyển động cần thực hiện, Flight Controller phải chuyển yêu cầu thành lệnh động cơ.

Với quadcopter, có thể hình dung theo nguyên lý cơ bản:

Tuy nhiên, Flight Controller luôn phải hoạt động trong giới hạn vật lý của hệ thống. Động cơ không thể tạo lực đẩy vô hạn. Pin không thể giữ cùng một điện áp trong mọi điều kiện. Cánh quạt bị hỏng không thể tạo ra lực đúng như thiết kế.

Drone mang tải quá lệch có thể khiến một nhóm động cơ phải hoạt động nhiều hơn bình thường. Nếu hệ thống đã sử dụng gần hết khả năng của một động cơ để giữ thăng bằng, Flight Controller sẽ còn ít “dư địa điều khiển” hơn để thực hiện thêm thao tác khác. Đây là lý do tình trạng phần cứng và trọng tâm của drone ảnh hưởng trực tiếp đến chất lượng điều khiển.

Vì sao Drone vẫn bị trôi dù Flight Controller hoạt động?

Drone bị trôi không đồng nghĩa Flight Controller đã hỏng. Hiện tượng drift có thể xuất phát từ rất nhiều yếu tố. Ví dụ, drone đang bay trong nhà với ánh sáng yếu.

GNSS không khả dụng. Bề mặt bên dưới lại ít họa tiết khiến hệ thống Vision Positioning khó xác định chuyển động. Trong tình huống này, drone vẫn có thể giữ tư thế tương đối ổn định nhưng vị trí ngang có thể thay đổi.

Một trường hợp khác:

Drone bay ngoài trời nhưng gặp gió mạnh. Flight Controller vẫn cố gắng chống lại gió nhưng lực đẩy cần thiết đã tăng đáng kể. Hoặc drone có một cánh quạt bị biến dạng nhẹ. Hệ thống phải liên tục bù cho sự khác biệt lực đẩy.

Do đó, khi drone có biểu hiện bất thường, không nên ngay lập tức kết luận: “Flight Controller bị lỗi.” Cần xem xét toàn bộ hệ thống.

Những nguyên nhân có thể khiến Drone bay không ổn định

Hiện tượng rung, nghiêng, drift hoặc phản hồi bất thường có thể liên quan đến nhiều nhóm nguyên nhân.

Cánh quạt

Cánh bị cong, nứt, biến dạng hoặc sử dụng không đúng loại có thể làm thay đổi lực đẩy.

Động cơ

Motor bị va đập, có dị vật, ma sát hoặc hoạt động không đồng đều có thể ảnh hưởng đến khả năng kiểm soát.

Khung Drone

Một cánh tay bị lệch hoặc cấu trúc bị biến dạng sau va chạm có thể làm thay đổi hình học thiết kế.

Pin

Nguồn điện không ổn định hoặc pin có vấn đề có thể ảnh hưởng đến hệ thống truyền động.

IMU và cảm biến

Dữ liệu cảm biến bất thường có thể khiến hệ thống khó xác định chính xác trạng thái.

Compass

Môi trường có nhiễu từ có thể gây cảnh báo hoặc thông tin heading không đáng tin cậy.

GNSS

Điều kiện che khuất bầu trời hoặc nhiễu có thể làm giảm chất lượng tham chiếu vị trí.

Vision Positioning

Ánh sáng hoặc đặc điểm bề mặt không phù hợp có thể ảnh hưởng đến khả năng giữ vị trí.

Payload

Tải trọng không phù hợp hoặc lắp lệch có thể làm thay đổi trọng tâm.

Va chạm hoặc độ ẩm

Drone từng rơi, va chạm hoặc tiếp xúc với nước cần được đánh giá kỹ hơn trước khi tiếp tục bay.

Điểm quan trọng là một triệu chứng có thể có nhiều nguyên nhân khác nhau.

IMU Calibration là gì?

Calibration có thể hiểu là quá trình giúp hệ thống xác định hoặc hiệu chỉnh những giá trị tham chiếu cần thiết cho cảm biến. Trong một số tình huống và với một số model drone, hệ thống có thể yêu cầu thực hiện IMU Calibration. Khi đó, cần thực hiện đúng hướng dẫn dành cho model đang sử dụng.

Tuy nhiên:

Calibration không phải thuốc chữa mọi lỗi của Drone. Nếu drone có vấn đề cơ khí sau va chạm, cánh quạt biến dạng, nguồn điện bất thường hoặc linh kiện thực sự hư hỏng, việc calibration liên tục không giải quyết được nguyên nhân. Thậm chí, lặp lại calibration mà không ghi nhận trạng thái ban đầu đôi khi còn khiến quá trình chẩn đoán trở nên khó khăn hơn.

Cần ghi lại gì khi Drone xuất hiện lỗi Flight Control?

Khi drone có biểu hiện bất thường, thông tin tốt nhất không phải là phỏng đoán mà là bằng chứng về điều đã thực sự xảy ra.

hãy ghi nhận:

“Drone nghiêng mạnh sang phải khoảng hai giây sau khi cất cánh trên bề mặt bằng phẳng.”

Nếu có thể, nên lưu lại:

Việc thu thập đúng dữ liệu giúp kỹ thuật viên thu hẹp nguyên nhân nhanh hơn và tránh thay linh kiện không cần thiết.

Khi nào nên dừng bay?

Không phải lúc nào “thử thêm một chuyến nữa” cũng giúp tìm ra lỗi.

Nếu drone có dấu hiệu liên quan đến:

• pin bất thường;
• cấu trúc bị hỏng;
• motor hoạt động không bình thường;
• dây điện hoặc linh kiện lộ ra;
• cánh quạt bị nứt;
• thiết bị từng va chạm mạnh;
• tiếp xúc với nước;
• cảnh báo Flight Control lặp lại;
• drone mất ổn định khó dự đoán;

thì việc tiếp tục cất cánh có thể làm tăng rủi ro.

Trong nhiều trường hợp, ảnh chụp thiết bị, screenshot cảnh báo, video hiện tượng trước đó và lịch sử sự cố hữu ích hơn việc cố tình tái hiện lỗi bằng một chuyến bay không an toàn.

Vì sao không nên tự mua Flight Controller hoặc IMU chỉ dựa vào cảnh báo?

Khi tìm kiếm trên Internet, người dùng đôi khi gặp những lời khuyên như:

“Báo lỗi IMU thì thay IMU.” “Drone bị drift thì thay Flight Controller.” “Không bắt GPS thì thay GNSS board.”

Cách chẩn đoán như vậy có thể quá đơn giản. Một cảnh báo trên drone thường chỉ phản ánh rằng hệ thống phát hiện dữ liệu hoặc trạng thái bất thường. Nó không nhất thiết xác định chính xác linh kiện vật lý nào đã hỏng. Ví dụ, một lỗi liên quan đến IMU có thể xuất hiện sau va chạm. Nhưng nguyên nhân thực tế cần kiểm tra có thể liên quan đến module cảm biến, kết nối, bo mạch, cấu trúc hoặc những yếu tố khác.

Do đó, trước khi mua linh kiện, nên xác định rõ:

Triệu chứng là gì? Lịch sử thiết bị ra sao? Cảnh báo chính xác là gì? Lỗi có lặp lại trong điều kiện kiểm tra an toàn hay không? Có dấu hiệu hư hỏng vật lý hay không?

Sửa chữa lỗi Flight Controller Drone DJI tại đâu?

Các vấn đề liên quan đến Flight Controller, IMU hoặc hệ thống cảm biến không nên được xác định chỉ dựa trên một cảnh báo trên màn hình. Đặc biệt với drone từng rơi, va chạm, tiếp xúc với nước hoặc xuất hiện nhiều cảnh báo cùng lúc, việc kiểm tra cần xem xét toàn bộ thiết bị.

Theo thông tin RoboBoss công bố, trong hệ sinh thái hiện tại, RoboBoss - nhà phân phối drone đầu tiên và lâu đời tại Việt Nam, FlycamPro phục vụ bán lẻ và tư vấn sản phẩm, còn DJI ASC Việt Nam phụ trách dịch vụ kỹ thuật, kiểm tra, bảo hành và sửa chữa theo phạm vi áp dụng.

Điều này đặc biệt quan trọng với những lỗi liên quan đến hệ thống điều khiển bay vì nguyên nhân thực tế có thể nằm ở cảm biến, nguồn điện, cấu trúc, module liên quan hoặc bo mạch thay vì đúng linh kiện mà thông báo lỗi nhắc đến.

Đối với thiết bị DJI xuất hiện tình trạng bay bất thường, khách hàng có thể liên hệ hệ thống RoboBoss/DJI ASC Việt Nam để kiểm tra theo tình trạng thực tế của thiết bị trước khi quyết định sửa chữa hoặc thay thế linh kiện.

Vì sao hệ thống hậu mãi quan trọng khi mua Drone?

Drone khác khá nhiều so với một số thiết bị điện tử tiêu dùng thông thường.

Thiết bị phải hoạt động trong môi trường ngoài trời, chịu rung động liên tục, sử dụng hệ thống truyền động tốc độ cao và phụ thuộc vào nhiều cảm biến cùng lúc.

Khi xảy ra sự cố, việc xác định đúng nguyên nhân có thể quan trọng không kém việc thay linh kiện.

Với khách hàng doanh nghiệp, quá trình mua thiết bị còn có thể liên quan đến báo giá, hóa đơn VAT, CO/CQ theo điều kiện từng đơn hàng và hỗ trợ kỹ thuật sau bán hàng. RoboBoss hiện công bố hoạt động phân phối Drone/DJI cho cả khách hàng cá nhân, doanh nghiệp và dự án, đồng thời kết nối hệ thống bán hàng với dịch vụ kỹ thuật DJI ASC Việt Nam.

Do đó, khi lựa chọn drone, người dùng không nên chỉ so sánh camera, pin và giá bán. Khả năng được hỗ trợ khi thiết bị xảy ra vấn đề cũng là một phần của giá trị sử dụng lâu dài.

Câu hỏi thường gặp về Flight Controller

Flight Controller là gì?

Flight Controller là bộ điều khiển trung tâm của drone. Hệ thống tiếp nhận yêu cầu điều khiển, sử dụng dữ liệu cảm biến để ước lượng trạng thái máy bay và liên tục điều chỉnh đầu ra của các động cơ nhằm đưa drone về trạng thái mong muốn.

Flight Controller và IMU có giống nhau không?

Không.

IMU là hệ thống cảm biến quán tính cung cấp các phép đo liên quan đến chuyển động của drone.

Flight Controller sử dụng dữ liệu từ IMU cùng nhiều nguồn khác để thực hiện tính toán điều khiển.

Gyroscope có tác dụng gì trên Drone?

Gyroscope đo tốc độ quay của drone quanh các trục Roll, Pitch và Yaw. Dữ liệu này giúp Flight Controller phản ứng nhanh trước sự thay đổi tư thế của máy bay.

Accelerometer có tác dụng gì?

Accelerometer đo gia tốc hoặc lực riêng theo các trục. Trong những điều kiện phù hợp, dữ liệu này cũng giúp hệ thống xác định hướng trọng lực và hỗ trợ ước lượng tư thế.

GPS có giúp Drone giữ thăng bằng không?

GNSS hỗ trợ xác định vị trí và chuyển động, nhưng việc ổn định tư thế nhanh của drone chủ yếu dựa vào hệ thống cảm biến quán tính và vòng điều khiển của Flight Controller.

Drone có thể giữ tư thế nhưng vẫn trôi vị trí nếu không có nguồn tham chiếu vị trí phù hợp.

Sensor Fusion là gì?

Sensor Fusion là quá trình kết hợp dữ liệu từ nhiều cảm biến như gyroscope, accelerometer, barometer, compass, GNSS và hệ thống thị giác để xây dựng một ước lượng trạng thái đáng tin cậy hơn so với việc sử dụng duy nhất một cảm biến.

Calibration IMU có sửa được mọi lỗi Drone không?

Không.

Calibration có thể hữu ích trong những trường hợp được hệ thống hoặc tài liệu của nhà sản xuất yêu cầu, nhưng không thể khắc phục các vấn đề cơ khí, nguồn điện, hư hỏng do va chạm hoặc lỗi linh kiện.

Drone bị drift có phải Flight Controller hỏng không?

Không thể kết luận chỉ từ hiện tượng drift.

Nguyên nhân có thể liên quan đến gió, GNSS, Vision Positioning, bề mặt, ánh sáng, cánh quạt, tải trọng, cảm biến, cấu trúc hoặc nhiều yếu tố khác.

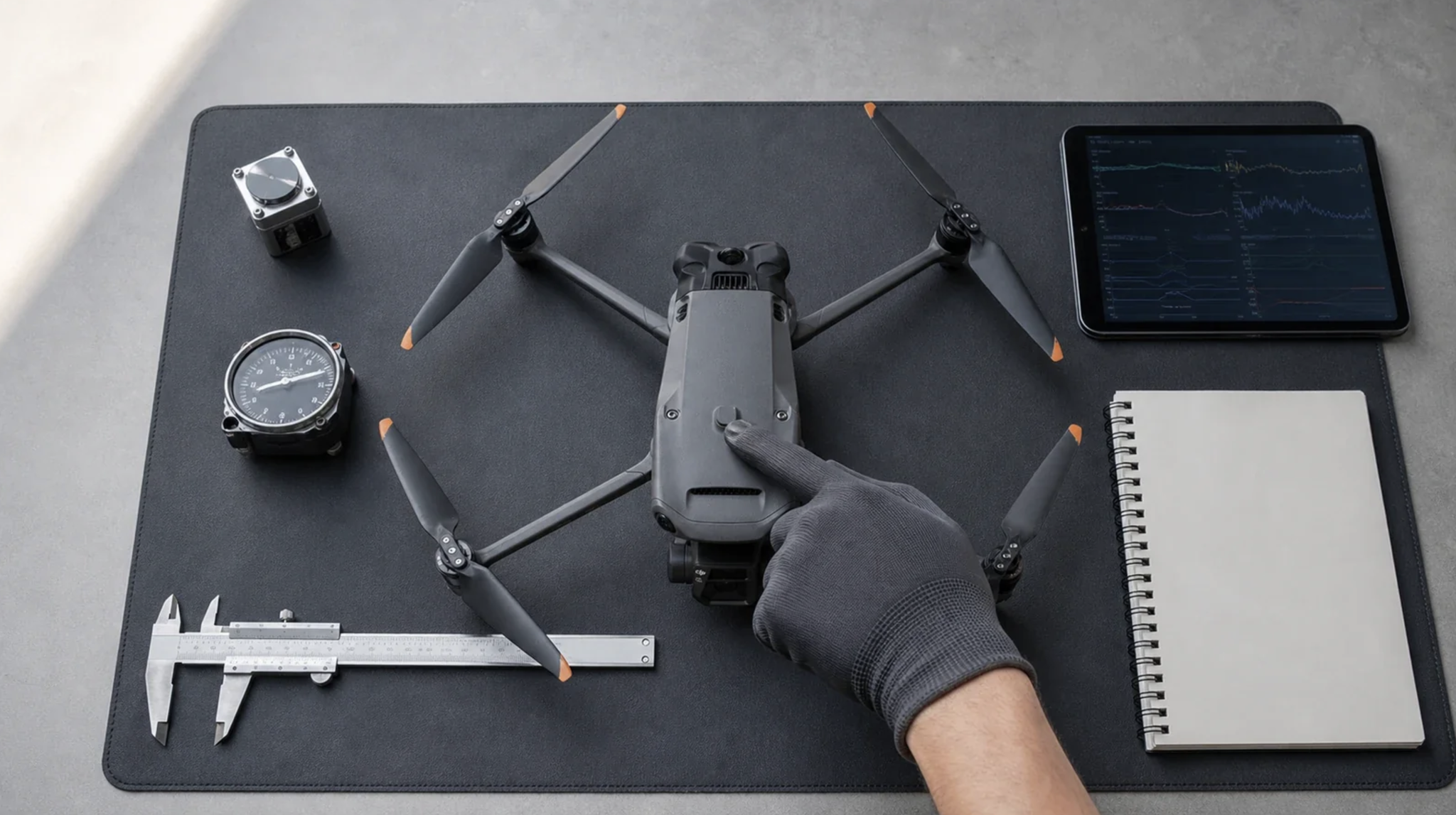

Khi nào Drone cần được kiểm tra kỹ thuật?

Nên cân nhắc kiểm tra khi cảnh báo xuất hiện lặp lại, drone bay không ổn định, không hoàn thành được các bước kiểm tra thông thường, từng va chạm hoặc tiếp xúc với nước, hoặc việc tiếp tục thử bay có thể tạo thêm rủi ro.
